Jak dobrać materiały lutownicze do rodzaju lutowanych elementów?
Lutowanie pozwala tworzyć trwałe połączenia metalowych elementów bez konieczności stapiania materiału bazowego. O jakości spoiny decydują jednak nie tylko temperatura czy umiejętności osoby wykonującej pracę. Duże znaczenie ma odpowiedni dobór spoiwa, topnika oraz pozostałych produktów wykorzystywanych podczas procesu. Materiały lutownicze powinny być dopasowane przede wszystkim do rodzaju łączonych metali, metody lutowania i warunków, w jakich gotowe połączenie będzie użytkowane. Innych rozwiązań wymaga precyzyjna elektronika, a innych instalacje miedziane czy elementy ze stali nierdzewnej.
Materiały lutownicze a rodzaj metalu – od czego zacząć?
Podstawowym kryterium wyboru jest materiał, z którego wykonano łączone części. Wynika to między innymi z różnic w temperaturze topnienia metali, ich właściwościach powierzchniowych oraz podatności na utlenianie. W przypadku miedzi i jej stopów często wykorzystuje się spoiwa cynowe lub stopy przeznaczone do lutowania twardego, zależnie od wymaganej wytrzymałości połączenia i zastosowania.
Więcej uwagi wymaga lutowanie aluminium. Na jego powierzchni szybko powstaje warstwa tlenku utrudniająca prawidłowe zwilżanie spoiwem. Z tego powodu potrzebne są odpowiednio dobrane materiały lutownicze, w szczególności specjalistyczny topnik i spoiwo kompatybilne z aluminium. Podobna zasada dotyczy stali nierdzewnej, której powierzchnia również może utrudniać uzyskanie mocnego połączenia.
Miękkie czy twarde – jakie materiały lutownicze wybrać?
Istotne znaczenie ma technika wykonania połączenia. Lutowanie miękkie odbywa się w temperaturze poniżej 450°C. Jest powszechnie wykorzystywane między innymi w elektronice, elektrotechnice oraz przy niektórych pracach instalacyjnych. Stosowane spoiwa są łatwe w aplikacji i umożliwiają wykonywanie niewielkich, precyzyjnych połączeń.
Lutowanie twarde przebiega natomiast w temperaturze przekraczającej 450°C. Pozwala uzyskać połączenia o wysokiej wytrzymałości mechanicznej i dobrej odporności na podwyższoną temperaturę. W tej metodzie wykorzystuje się między innymi spoiwa na bazie miedzi, srebra lub ich stopów. Konkretne materiały lutownicze trzeba dobierać z uwzględnieniem metalu bazowego oraz wymagań stawianych gotowej spoinie.
Materiały lutownicze w elektronice – precyzja ma znaczenie
Lutowanie elementów elektronicznych wymaga kontroli temperatury oraz właściwego dopasowania spoiwa. Obecnie szeroko stosuje się stopy bezołowiowe, między innymi na bazie cyny z dodatkiem srebra i miedzi. Dobór konkretnego stopu wpływa na temperaturę procesu, rozpływanie się lutu i parametry uzyskanego połączenia.
Znaczenie ma również forma produktu. Do ręcznego lutowania podzespołów elektronicznych wygodnym rozwiązaniem jest drut lutowniczy z rdzeniem topnikowym. Przy montażu powierzchniowym SMT wykorzystuje się natomiast pasty lutownicze nanoszone na pola kontaktowe przed umieszczeniem komponentów na płytce.
Dlaczego topnik uzupełnia materiały lutownicze?
Nawet właściwie dobrane spoiwo może nie zapewnić oczekiwanego rezultatu, jeśli powierzchnia lutowanych części nie zostanie odpowiednio przygotowana. Topnik pomaga usuwać tlenki i ogranicza ponowne utlenianie metalu podczas nagrzewania. Ułatwia też rozpływanie spoiwa po łączonych powierzchniach.
Rodzaj topnika należy dopasować do metalu, spoiwa i technologii lutowania. Produkty używane w elektronice mają inne właściwości niż preparaty przeznaczone do stali nierdzewnej, miedzi czy aluminium. Trzeba też uwzględnić konieczność usunięcia pozostałości topnika po zakończeniu pracy, ponieważ niektóre z nich mogą działać korozyjnie.
Materiały lutownicze dobieraj również do warunków pracy połączenia
Rodzaj metalu to dopiero początek. Gotowa spoina może być narażona na obciążenia mechaniczne, drgania, wilgoć, zmiany temperatury lub kontakt z substancjami powodującymi korozję. Te czynniki warto przeanalizować jeszcze przed wyborem spoiwa.
Odpowiednio dopasowane materiały lutownicze pomagają uzyskać trwałe i powtarzalne połączenie. Przy wyborze warto więc sprawdzić temperaturę topnienia spoiwa, jego skład, kompatybilność z materiałem bazowym, wymagany topnik oraz przewidywane warunki eksploatacji. Takie podejście pozwala dobrać technologię do konkretnego zadania, zamiast kierować się wyłącznie łatwością aplikacji lub uniwersalnością danego produktu.

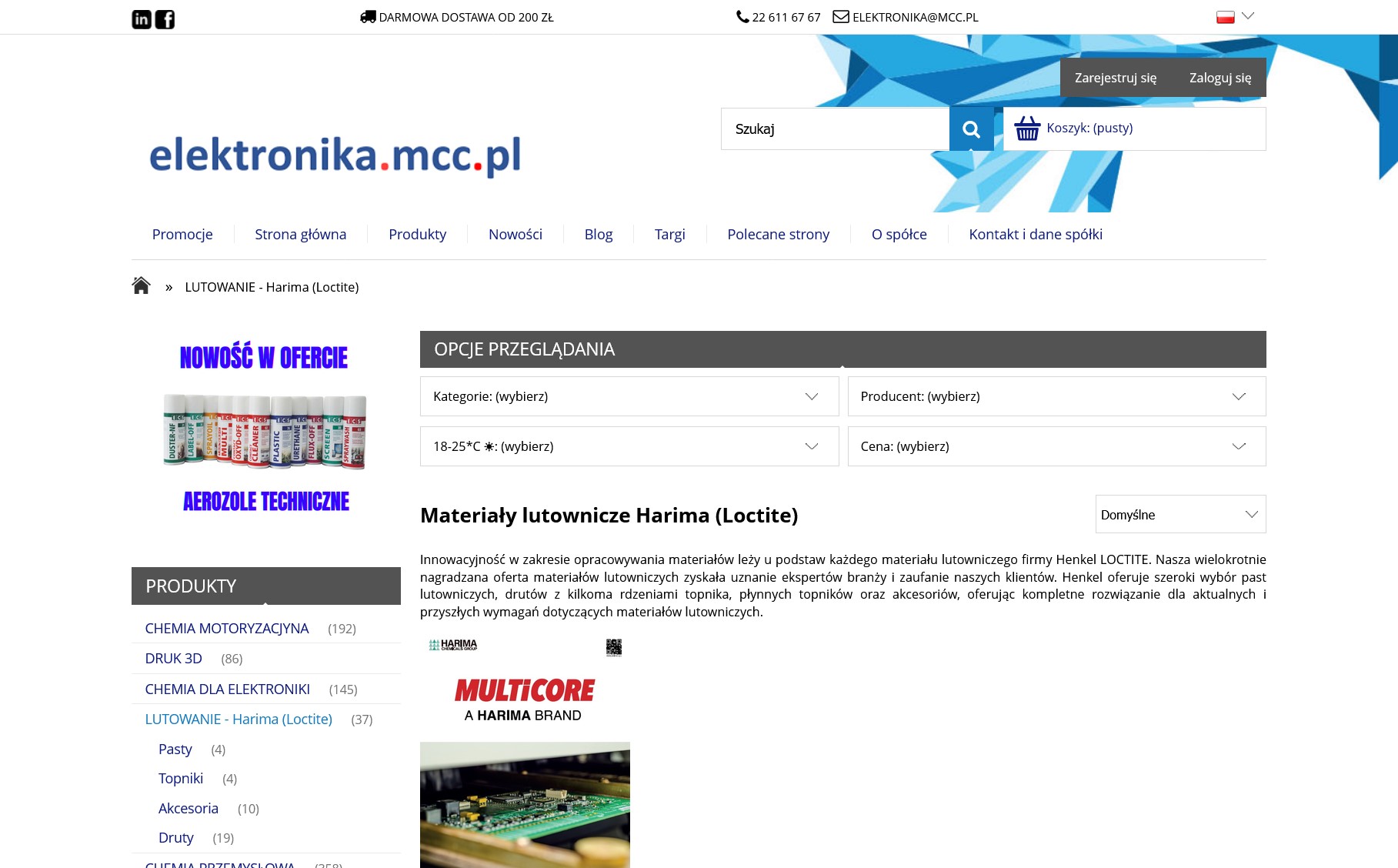

Materiały Lutownicze - Elektronika MCC
